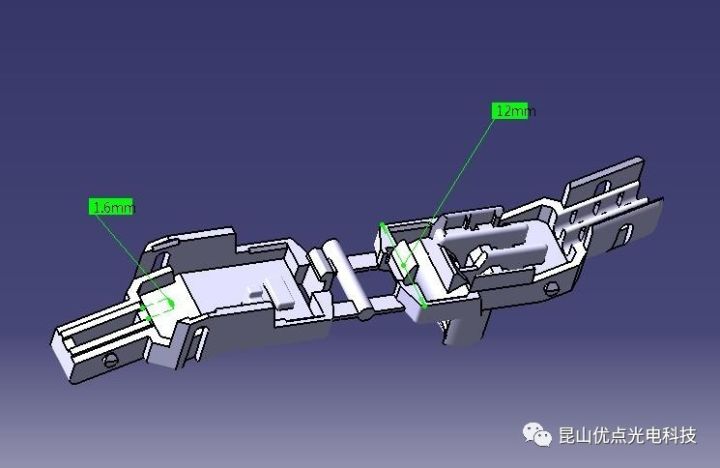

現在常說到的〈產品逆向，逆向三維，3D抄數〉其實不是簡單意義上的設備掃描出點云，然后貼點繪圖。每個產品都或多或少會有一些變形，平面變形成曲面，圓變形成不規矩的橢圓，平行的兩面變形成有角度的等等，因此，僅僅完全按點云繪圖，是不合理的。

       “抄數”和“逆向”又是兩個不同的概念，1、抄數只是基于表層意義的三維繪圖，只是把掃描得到的點云數據，經過基本的合理化，生成三維數據。2、逆向則不同，它是要先分析產品結構，性能。再根據點云數據，通過反向思考，理解最初設計者的主導思想，以此為繪圖主線索，最終完成三維繪圖。

        比如在圓柱上有一個M5螺紋孔，而樣品中，這個孔與圓柱外徑是偏心的，該如何合理化呢？這就要分析造成偏心的原因是什么，

        樣品如果是金屬鑄件，可能是因?yàn)榧庸み^程中，定位基準面的誤差導致；

        樣品如果是塑料件，螺紋孔往往是自攻螺絲直接鎖緊時形成的，那可能是對應裝配件的通孔位與之有偏差；

        假如兩個螺紋孔距是99.95mm，而圓柱孔距是99.7mm。反向推理，設計者當時構思此鎖緊孔時，應該是按100mm的孔距，因此，此處應該按螺紋孔為基礎，生成孔距為100mm的兩個底孔。底孔與外柱體同心，直徑應該為?4.0－?4.2(具體直徑多少為最佳，又要看樣品材料是鋼，鋁，塑料件等）。

        上述只是舉例了一個簡單的逆向繪圖思維，要得到優質的逆向三維數據，首先是要高精度的取點設備，其次是要有豐富設計與加工經驗的工程師，兩者缺一不可。
