汽車座椅三維構建
目標:制作3D

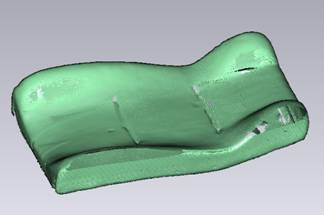

過程:此類產品是軟性的,自身變形比較大,用激光掃描取點最為合理,掃描出的點要經過合理化及裝配分析后才可作3D CAD。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D CAD |

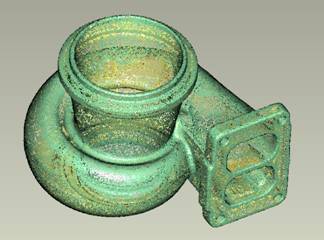

渦輪增壓器三維構建
目標:構建3D并出2D圖
過程:此類鑄件產品是內部的曲面結構,因此構建時要先作出內部3D,再根據壁厚設計外部。

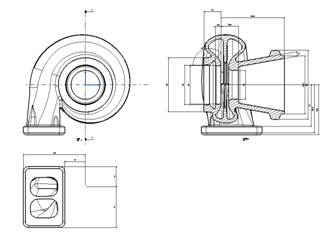

![]() | ![]() | ![]() | ![]() | ![]() |
實物 | 外部點數據 | 內部點數據 | 繪出3D圖 | 生成2D圖 |
塑料玩具三維構建
目標:制作3D
過程:掃描密集點云,用逆向工程軟件直接生成3D CAD,時間只需5小時。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |
鼠標外殼3D實體構建
目標:3D實體構建
過程:鼠標外殼3D實體構建是典型的逆向工程應用案例。鼠標外殼基于人體工學的考慮,一般會以復合曲面的方式設計。另外再加上一般電子產品要求在產品設計,外觀,使得鼠標外殼的制作難以用傳統的卡尺或三坐標來完成。整個制作工藝的點數據為基準,復合曲面完全與產品吻合,產品的零部件3D實體經過軟件的組裝和干涉分析,也完全在公差范圍之內,展示了激光抄數儀的優點。
![]() | ![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 | 分解圖 |

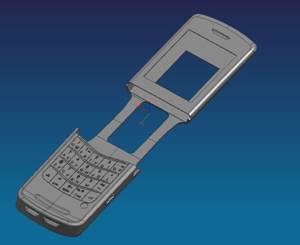

手機外套三維構建
目標:手機外套3D設計

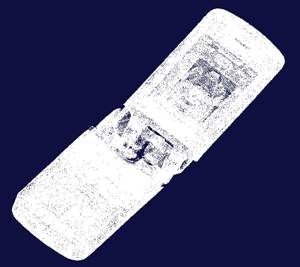

過程:掃描手機表面,根據表面點數據設計外側軟性皮套,保證皮套裝入手機后,不會太緊或是太松。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |

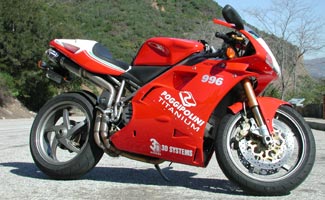

摩托車整流罩的三維系統
目標:整流罩結構及外觀改進
過程:
1、掃描整流罩實物,取得表面點數據、卡口形狀及裝配孔位
2、制作3D圖,保證原裝配關系的前提下,對外觀及氣流出口設計更改。
3、根據3D圖,快速原型出首件流罩,裝車測試,待確認無誤后,即可批量生產。
![]() | ![]() | ![]() | ![]() | ![]() |
車體 | 實物 | 點數據 | 設計更改 3D 圖 | 組裝試車 |

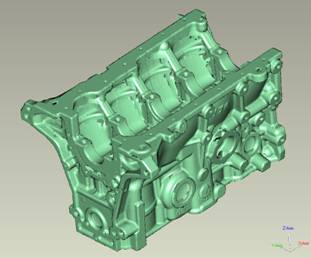

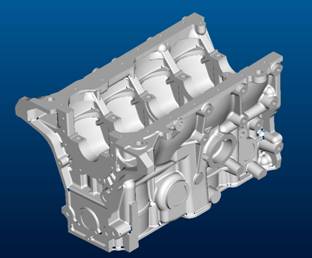

發動機缸體三維模型構建
目標:原缸體的3D圖繪制

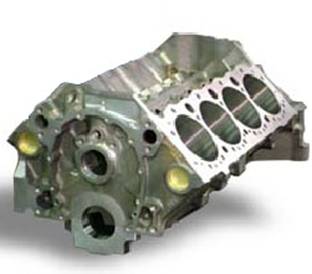

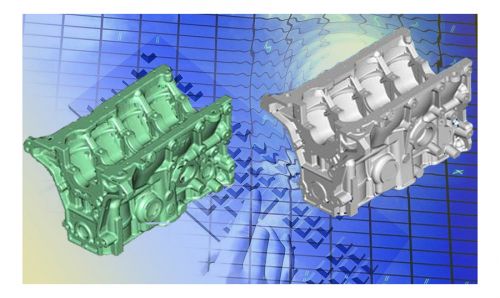

過程:根據實物掃描出點數據,分析裝配位置的關系、缸體內部曲面結構。合理性的繪制3D圖,保證了產品達到原缸體的尺寸精度要求。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |
玻璃工藝品三維構建
目標:制作3D
過程:掃描密集點云,用逆向工程軟件直接生成3D CAD,時間只需4小時。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |
風扇葉片3D實體構建
目標:3D實體構建
過程:看似簡單的風扇葉片,其葉片曲面與及排列的角度是風扇平穩和風力強弱的依據。此類型的3D 實體構建,有賴的掃描儀器來輔助。以三坐標取點的方式雖可完成3D 實體,但因?yàn)辄c(diǎn)取數據太少,曲面的構成有賴軟件的模擬來完成。這不但會使曲面失真,而且葉片的排列角度也會因此而有誤差。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |
發動機零件實體構建
目標:通過樹脂模制作3D
過程:掃描樹脂模型,并保證表面密集型取點,根據點云集使用逆向軟件直接生成3D實體,并與原來的點數據作比較,所有尺寸可控制在0.02mm以內
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |
汽車門窗密封件三維構建
目標:制作3D
過程:此類橡膠產品是軟性的,所以自身變形比較大,掃描出的點要經過合理化及裝配分析后才可作3D CAD。
![]() | ![]() | ![]() |
實物 | 點數據 | 3D 圖 |

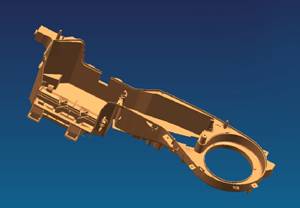

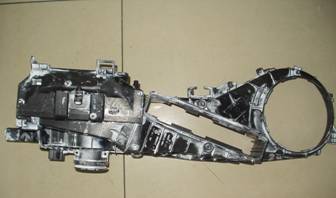

汽車空調系統三維構建
目標:3D 逆向制作

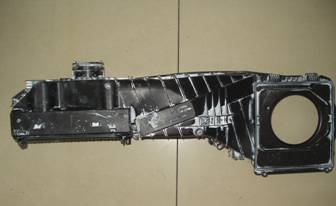

過程:將每個零件掃描,再將點數據做模擬裝配,用裝配點制作3D CAD。最后再將3D拆分為各部件。
![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
實物 | 實物 | 實物 | 3D 組件 | 3D 部件 | 3D 部件 |
其它案例
![]() | ![]() | ![]() | ![]() | ![]() | ![]() |

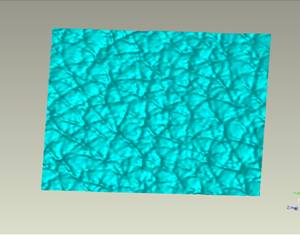

工藝品 | 工藝品 | 燈 | 電話 | 泥雕 | 皮紋 |
![]() | ![]() | ![]() | ![]() | ![]() | |

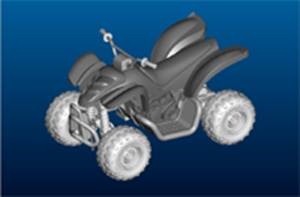

座椅支架 | 座椅 | 沙灘車 | 摩托車 | 輪輞 | |
